• 支持苹果MFI通讯协议，我们具有苹果MFI license，我们的模组已经通过了MFI所需要的硬件及软件协议认证；
• 支持P2P协议，可实现超远程控制及数据传输；
• 支持蓝牙组网；
• 我们同时提供与该模组Pin To Pin的Bluetooth3.0及Bluetooth4.0(BLE)的单模模组，用户可根据自己的实际需求选择不同的蓝牙模组，切换过程无需修改硬件，且无需修改软件。

CG-BB2710 透传协议V1.22.pdf

简介：

ML5116A 是一颗集成了锂电充电管理、电量指示、升压输出管理的软件版本的移动电源三合一芯片。目前广泛应用在飞利浦、爱国者、飞毛腿、力杰等品牌的移动电源产品上。

功能及参数：

l 限流功能

l 过流保护功能

l 短路保护功能

l 过充保护功能

l 过放保护功能

l 低压报警功能

l 电量指示2～4个灯

l 电量指示方式：跑马灯模式或闪烁模式

l 充电电流：1A～2A

l 放电电流：1A～2.1A

l 关机电流：20mA~150mA(通过R27可以调节关机电流)

l 静态待机电流：<80uA

l 充电适配器自动适应：0.5A，1A，2A的适配器都能正常充电。（支持诺基亚适配器）

电量指示准确：

集成了国产18650电芯、进口18650电芯（三星）、聚合物电芯的充放电曲线参数，电量指示准确。

充电效率高：

     充电使用了标准的Buck电路，充电效率电芯电压3.3V>83%、电芯电压3.6V>86%、电芯电压4.0V>87%，充电电流可以选择1A或者2A充电（均带适配器自适应功能）。

     注意：ML5116A用的是标准的Buck电路，并且与输出共用一个电感，所以充电与市面上的很多直接用三级管或MOS做脉冲充电不同，充电安全可靠对电芯没有任何损害。

放电效率高：

     输出用的是同步Boost电路;

PCBA转换效率（含锂电芯二次保护电路）:

1A充1A放方案（极低成本）：1A放电；电芯电压3.4V>88%、电芯电压4.0V>90.5%。

2A充2A放方案（低成本）：2A放电；电芯电压3.4V>89%、电芯电压4.0V>91%。

输出纹波：1A充1A放方案；电芯电压3.4V ,1A放电PCBA输出端纹波小于100mV

2A充2A放方案；电芯电压3.4V ,2A放电PCBA输出端纹波小于200mV

     ML5116A内部有先进的算法保证负载快速拔插时输出稳定。

功能全面：

 除了充电、放电、电量指示的基本功能外，保护功能做得很完善：过流保护功能、短路保护功能、过充保护功能、过放保护功能、低压报警功能，外加DW01的二次保护让产品更可靠安全。

外围器件少成本低廉：

芯片集成了锂电充电管理、电量指示、升压输出管理，外围器件少，节省加工成本。

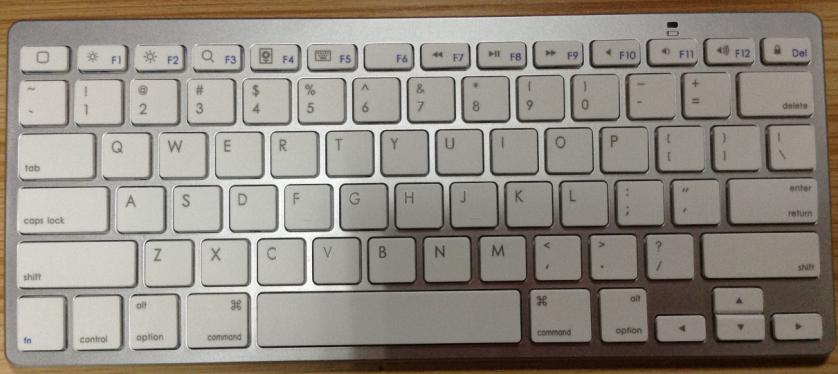

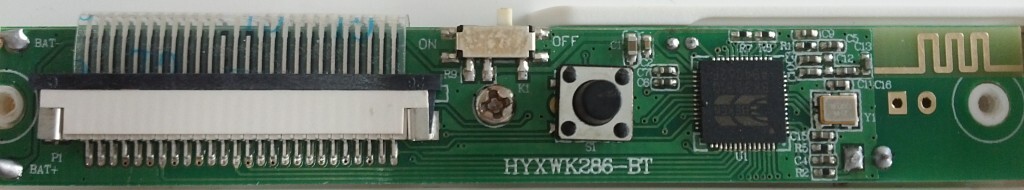

康高电子有限公司---蓝牙键盘简介

基于BK3231蓝牙3.0单芯片 flash版本

功能表：

●工作电压：2.0-3.6V

● 蓝牙3.0V

●灵敏度-86dBm 在1M模式

●发射功率2dB

●HID v1.0, and other light profile by request

●16 MHz crystal reference clock

● I2C, SPI and UART interface

● 10-bit Battery monitor ADC

● Three timers with PWM mode

工作电流

●按住按键不放的电流    3mA

●3秒按键平均电流      400uA

●10分钟不按按键       40uA

●支持多个系统 Android /OSX/windos

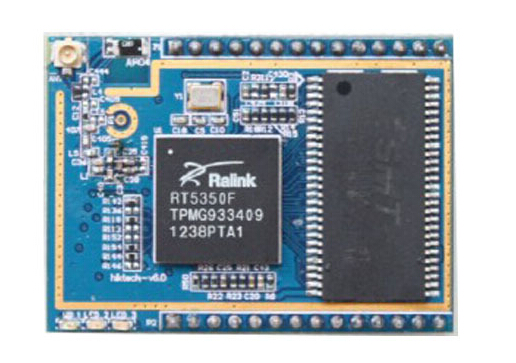

[康高】 无线AP模组 串口模块 RT5350 150MHZ 工业控制\智能家居产品用

类       型：WIFI  AP 模块

应       用:  工业控制，智能家居等

工作电压:  3.3V DC+/-5%

CG-CP04 是一款嵌入式的（UART-ETHERNET-WIFI)三种功能于一体的低成本的模块。

AB类音频功放

意法半导体推出了最广泛的AB类音频放大器，提供了：

•单声道、立体声和多通道解决方案（通道多达4条）
•广泛的输出功率选项
•单端和BTL工作模式
•多种适于插入式和表面贴装应用的封装选项

D类音频功放

意法半导体的模拟开关模式D类功率放大器提高了效率，从而降低了功耗和对大散热器的需要。’

D类功率放大器产品采用单声道和立体声配置，功率介于2 W和2 x 160 W之间，提供了：

•过滤和无过滤操作
•可外部同步
•表面贴装PSO和PSSO36封装实现了空间优化

数字音频功放

针对输出功率范围更高的应用，意法半导体推出了采用FFX技术的最新一代数字音频功率放大器。 意法半导体的音频功率解决方案融合了全数字和高效且灵活的放大技术，适用于各种消费类音频产品，并且具有以下特性：

•二进制和三进制FFX高效工作模式
•配置灵活： 1.0、2.0、2.1和4.0通道
•PSO36和PSS036表面贴装散热型封装实现了最佳散热性能

l 手机类

l 音响类

l 显示驱动电路

l LED驱动电路

l 电源管理电路

l 微处理器

l 红外遥控电路

l 其他电路

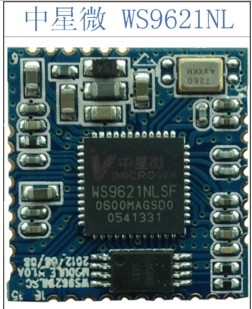

1.产品概述：

本规格书适用于WS9621NLSC蓝牙模块。WS9621NLSC蓝牙模块为本公司自主开发的无线音频数据传输产品，是基于蓝牙协议的立体声无线传输模块，该模块能够满足高效率，低成本，低功耗和体积小巧的蓝牙产品设计。同时，该模块方案完全符合Bluetooth version3.0+EDR规范。

2.主要应用：

●支持降躁功能的蓝牙立体声耳机

●无线立体声音箱

3.功能要求：

●完全支持Bluetooth v3.0+EDR

●RF性能表现突出

●双麦克输入

●最新的音频算法能够改善通话和音乐质量

●3.0-5.5V电池供电，3.0-6.5V适配器或USB供电

●UART端口最高可支持3M调制模式

中星微产品11大卖点:
对比竞争对手的传统蓝牙耳机, 基本功能之外, 我们做到了:
1,    全系列带双mic降噪算法, 90度降噪效果达35dBm, 并提供量产测试校准简易
解决方案
2,    经过各模块优化后,  整体功耗在通话状态下小于16mA, 待机功耗小于0.1mA
3,    内置PLC(丢包补偿)算法, 对于无线通信中不可避免的各种干扰产生丢包从
而影响音质问题, 用内置算法做了语音基因抹平, 提升音质.
4,    内置24bit audio codec, SNR达到-95dB
5,    提供完整简化量产测试方案, 并对测试项目做到可定义.
6,    创新型的空中改配置方案, 实现用户带壳更改配置功能, 帮助客户规避生产
后需要改配置的时候需要拆壳重新连夹具的问题. 一个USB dongle即可实现.
7,    单声道耳机芯片内置A2DP功能, 实现音乐播放, 可以打”单声道音乐耳机”概
念.
8,    内置手机看门狗功能, 用户可以加蜂鸣器实现手机被盗/遗失后耳机报警.
9,    内置Charger,  PMU模块, 可实现200mA大电流充电,实现快充功能.
10,   RF设计外部无需再匹配combo filter, 直接电容到天线, 简化客户RF设计.
11, 针对现在主流的Smartphone应用,我们提供电池电量检测功能, 并给客户提供
iOS和andriod的app

1.产品概述：

本规格书适用于WS9621NLSC蓝牙模块。WS9621NLSC蓝牙模块为本公司自主开发的无线音频数据传输产品，是基于蓝牙协议的立体声无线传输模块，该模块能够满足高效率，低成本，低功耗和体积小巧的蓝牙产品设计。同时，该模块方案完全符合Bluetooth version3.0+EDR规范。

2.主要应用：

●支持降躁功能的蓝牙立体声耳机

●无线立体声音箱

3.功能要求：

●完全支持Bluetooth v3.0+EDR

●RF性能表现突出

●双麦克输入

●最新的音频算法能够改善通话和音乐质量

●3.0-5.5V电池供电，3.0-6.5V适配器或USB供电

●UART端口最高可支持3M调制模式

中星微产品11大卖点:
对比竞争对手的传统蓝牙耳机, 基本功能之外, 我们做到了:
1,    全系列带双mic降噪算法, 90度降噪效果达35dBm, 并提供量产测试校准简易
解决方案
2,    经过各模块优化后,  整体功耗在通话状态下小于16mA, 待机功耗小于0.1mA
3,    内置PLC(丢包补偿)算法, 对于无线通信中不可避免的各种干扰产生丢包从
而影响音质问题, 用内置算法做了语音基因抹平, 提升音质.
4,    内置24bit audio codec, SNR达到-95dB
5,    提供完整简化量产测试方案, 并对测试项目做到可定义.
6,    创新型的空中改配置方案, 实现用户带壳更改配置功能, 帮助客户规避生产
后需要改配置的时候需要拆壳重新连夹具的问题. 一个USB dongle即可实现.
7,    单声道耳机芯片内置A2DP功能, 实现音乐播放, 可以打”单声道音乐耳机”概
念.
8,    内置手机看门狗功能, 用户可以加蜂鸣器实现手机被盗/遗失后耳机报警.
9,    内置Charger,  PMU模块, 可实现200mA大电流充电,实现快充功能.
10,   RF设计外部无需再匹配combo filter, 直接电容到天线, 简化客户RF设计.
11, 针对现在主流的Smartphone应用,我们提供电池电量检测功能, 并给客户提供
iOS和andriod的app

蓝牙模块BM-3221使用说明书一、产品概述：

BM-3221蓝牙模块为本公司自主开发的智能型无线音频数据传输产品，是低成本的高性价比的立体声无线传输方案，模块采用了BEKEN芯片为模块提供了高品质的音质和兼容性，整体性能更优越。BM-3221蓝牙模块采用免驱动方式，客户只需要把模块接入应用产品，就可以快捷地实现音乐的

无线传输，享受无线音乐的乐趣。

二、应用领域：该模块主要用于短距离的音乐传输，可以方便地和笔记本电脑，手机，PDA等数码产品的蓝牙设备相连，实现音乐的无线传输。

         蓝牙音响

         蓝牙立体声耳机

         免提电话

※蓝牙无线传输音频三、基本特性：

Bluetooth Profiles※Bluetooth v2.1+EDR specification support

※A2DPv1.2※AVRCPv1.0※HFPv1.5

四、性能参数：型号

蓝牙规格 供电电压：

支持蓝牙协议 工作电流 待机电流

温度范围 无线传输范围：传输功率： 灵敏度： 频率范围： 对外接口：

音频性能 音频信噪比：

模块尺寸：

BM-3221

Bluetooth V2.1+EDR 3.3v

HFPV1.5, A2DPV1.2,AVRCPV1.0≤60mA <500uA

-40ºC to +85ºC

大于10米CLASS2，3db -80dBm<0.1%BER 2.4GHz-2.480GHz I2C, SPI and UART interface

SBC解码

≥60dB

25X13.5X1.8MM

一、蓝牙模块使用说明
1、若应用方案需要高级音频，通话功能，FM 收音时，蓝牙模块接口都需按要求连接。
2、若应用方案只需要高级音频和通话功能，不需要FM 收音功能。蓝牙模块接口：
IIC_CLK ，IIC_DAT ，FM_L，FM_R ，FM_ANT 不需要连接。
3、若应用方案只需要高级音频，无需通话和FM 收音功能，蓝牙接口：IIC_CLK ，
IIC_DAT ，FM_L，FM_R ，FM_ANT ，以PCM 4 条信号线都不需要连接。
二、蓝牙模块布局要求
1、蓝牙模块尽量放置于板的边缘，且远离主控，功放，升压和其它IC。
2、蓝牙模块布局时，天线位置需在板的边缘。
3、若不考虑贴片的单面性，蓝牙模块可单独放于PCB 一面，减小干扰。
备注：蓝牙模块的布局参考附图1。
三、蓝牙模块走线要求
1、蓝牙天线处PCB 以下不要走任何信号线，也不要做铺地处理，铺地要求参考附图2
和附图3。
2、蓝牙COB模块正下方，最好少走线，铺地多一点。
3、蓝牙BT_TX，BT_RX信号线走线时尽量短，且做包地处理。
4、蓝牙PCM信号线也应尽量短，且做包地处理。
5、供给蓝牙的32K_XO 信号线，最好做包地处理。
6、蓝牙模块的GND最好单点接地，单点接到电池GND。
7、FM 天线若需要走线到蓝牙模块的另外一边，需马上在模块引出点处过孔走PCB
板另外一面。
8、蓝牙模块正下方PCB 板最好用丝印填充，做屏蔽处理，避免蓝牙模块背面测试点和
下面走线过孔短路。

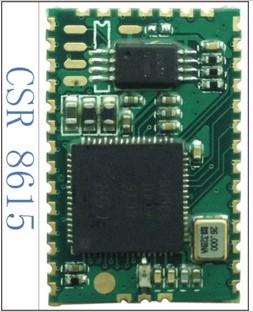

一、产品概述：

BC8615蓝牙模块为本公司自主开发的智能型无线音频数据传输产品，是低成本的高效率的立体

声无线传输方案，模块采用了CSR BC8615芯片为模块提供了高品质的音质和兼容性，整体性能更

优化。BC8615蓝牙模块采用免驱动方式，客户只需要把模块接入应用产品，就可以快捷地实现

音乐的无线传输，享受无线音乐的乐趣。

二、应用领域：

该模块主要用于短距离的音乐传输，可以方便地和笔记本电脑，手机，PDA等数码产品的蓝牙设

备相连，实现音乐的无线传输。

     蓝牙音响

     蓝牙单声道耳机

     免提电话

※蓝牙无线传输音频三、基本特性：

Bluetooth Profiles

※Bluetooth v4.0 specification support

※HFP v1.6 wideband speech (HD voice ready)

※HSP v1.2

※A2DP v1.2

※AVRCP v1.4

※Support for smartphone applications (apps)

～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～

Improved Audio Quality CSR’s latest 2-mic CVC audio enhancements for narrowband and wideband connections including:※1-mic far-end audio enhancements※Near-end audio enhancements (noise suppressionand AEQ)※Wind noise reduction※Packet loss concealment※Bit error concealment※Automatic gain control and automatic volumecontrol※Frequency expansion for improved speech intelligibility※mSBC codec support for wideband speech

～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～

Music Enhancements※Configurable 5-band EQ for music playback (rock,pop, classical, jazz, dance etc)※,SBC, MP3, AAC and Faststream decoder※Volume Boost Additional Functionality Additional Functionality※Support for voice recognition※Support for multi-language programmable audio prompts※CSR's proximity pairing and CSR's proximity connection

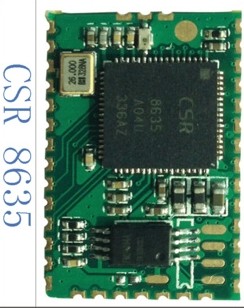

一、产品概述：

BC8635蓝牙模块为本公司自主开发的智能型无线音频数据传输产品，是低成本的高效率的立体

声无线传输方案，模块采用了CSR BC8635芯片为模块提供了高品质的音质和兼容性，整体性能更

优化。BC8635蓝牙模块采用免驱动方式，客户只需要把模块接入应用产品，就可以快捷地实现

音乐的无线传输，享受无线音乐的乐趣。

二、应用领域：

该模块主要用于短距离的音乐传输，可以方便地和笔记本电脑，手机，PDA等数码产品的蓝牙设

备相连，实现音乐的无线传输。

     蓝牙音响

     蓝牙单声道耳机

     免提电话

※蓝牙无线传输音频三、基本特性：

Bluetooth Profiles

※Bluetooth v4.0 specification support

※HFP v1.6 wideband speech (HD voice ready)

※HSP v1.2

※A2DP v1.2

※AVRCP v1.4

※Support for smartphone applications (apps)

～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～

Improved Audio Quality CSR’s latest 2-mic CVC audio enhancements for narrowband and wideband connections including:※1-mic far-end audio enhancements※Near-end audio enhancements (noise suppressionand AEQ)※Wind noise reduction※Packet loss concealment※Bit error concealment※Automatic gain control and automatic volumecontrol※Frequency expansion for improved speech intelligibility※mSBC codec support for wideband speech

～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～

Music Enhancements※Configurable 5-band EQ for music playback (rock,pop, classical, jazz, dance etc)※,SBC, MP3, AAC and Faststream decoder※Volume Boost Additional Functionality Additional Functionality※Support for voice recognition※Support for multi-language programmable audio prompts※CSR's proximity pairing and CSR's proximity connection
